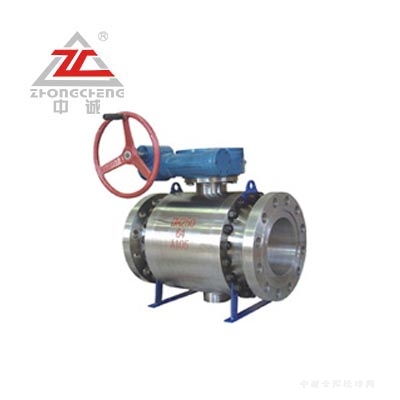

KQ347F/H鍛鋼抗硫球閥

【型號】：Q61F/Q67F/Q41F/Q47F等【球體】：

【口徑】：DN15 - DN1200 【密封】：

【壓力】：【溫度】：

【閥體】：ST37.8、304，A105等【介質】：

鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有．操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣/液聯動，電/液聯動，以及各類特殊控制形式。

客服熱線：0577-66999059

產品圖片

產品說明

一、KQ347F/H鍛鋼抗硫球閥產品簡介：

鍛鋼抗硫球閥是根據用戶的需求，為滿足在硫化環境下的抗硫化就力裂化的要求，我們從設計，選材、制造、試驗、表面處理及涂漆都嚴格按美國腐蝕化工程師協會NACE的有關標準要求進行。

二、KQ347F/H鍛鋼抗硫球閥工作原理：

鍛鋼抗硫球閥不僅選材廣泛且內件材料均采用表面鍍鎳或316材質、密封圈采用特制的聚合物材料。使閥門不僅防腐蝕，抗硫化能力強，防火、防靜電、密封性能好，適用壓力與溫度范圍廣，全通徑與縮經齊備，并可配多種驅動裝置，是化工、石油煉制、油氣開采與輸送系統理想的用閥選擇。

三、KQ347F/H鍛鋼抗硫球閥產品特點：

1、抗硫化應力裂化：閥門接觸介質的材料都是按美國腐蝕工程師協會NACE01-75的標準進行選擇，且按標準進行表面鍍鎳，能滿足硫化環境工況的需求。

2、用聚合物或金屬作密封材料，在高溫、高壓工況具有優良的密封性能。

3、設置填料箱，防止閥門內腔壓力異常升高而使閥桿飛出，增置倒密封結構，能確保填料可靠密封。

4、廣泛適用于化工、煉油、油氣、天然氣、鋼鐵等介質管路。

公稱通徑：DN50-400mm 2"-16"
縮徑：DN50-450mm 2"-18"
公稱壓力：PN2.5-10.0MPa
CLASS：150-900Lb
適用溫度：－196℃-300℃
四、KQ347F/H鍛鋼抗硫球閥主要性能及規范

公稱壓力 PN(MPa)	試驗壓力(MPa)			壓力級	試驗壓力(MPa)
公稱壓力 PN(MPa)	殼體	高壓液密封	低壓氣密封	壓力級	殼體	高壓液密封	低壓氣密封
2.5	3.75	2.75	0.6	CLASS150	2.94	2.16	0.6
4.0	6.0	4.4		CLASS300	7.76	5.62
6.4	9.6	7		CLASS600	15.3	11.23
10.0	15	11		CLASS900	23	16.85

五、KQ347F/H鍛鋼抗硫球閥型號、零件材料及主要參數

主要型號		零件名稱	材質
主要型號		零件名稱	碳鋼	低溫鋼	不銹鋼
KQ47F/H KQ347F/H KQ647F/H KQ947F/H		閥體	A105	A350LF2	A182 F316
		球體	A105+鍍鎳	A350LF2	A182 F316
		閥桿、固定軸	45/40cr+鍍鎳	42CrMo+鍍鎳	A182 F316
		閥座	A105+鍍鎳	A350LF2+鍍鎳	A182 F316
		密封圈	增強聚四氟乙烯對位聚苯
		O型圈	氟橡膠
		墊片、填料	柔性石墨 V型聚四氟乙烯
		軸套	SF自潤滑軸承
		螺栓	A193 B7M	A193 B7M	316
		螺母	A194 2HM	A194 7M	316
應 用規 范	結構長度按	GB12221-89 ANSI B16.10
	法蘭尺寸按	JB79-59 GB9113 HG20592-9 ANSI B16.5
	焊接標準按	GB12221-89 ANSI B16.25
	檢驗試驗按	GB/T13927 JB/T9092-99 API598
	防火試驗按	API 607 BS6755 II

六、KQ347F/H鍛鋼抗硫球閥外形尺寸：

壓力	通徑DN	d1	L	Lo	D	D1	D2	H	H1	B	z-Φd
1.6MPa	50	50	216	400	160	125	100	153	139	16	4-18
	80	80	283	600	200	160	135	195	178	20	8-18
	100	100	305	850	220	180	155	213	191	20	8-18
	150	150	394	-	285	240	210	535	184	24	8-23
	200	200	457	-	340	295	262	504	221	26	12-23
	250	250	533	-	405	355	320	608	258	30	12-25
	300	300	610	-	460	410	372	647	282	30	12-25
	350	350	686	-	520	470	435	813	352	34	16-25
	400	400	762	-	580	525	485	882	417	36	16-30
2.5MPa	50	50	216	400	165	125	100	153	139	20	4-18
	80	80	283	600	200	160	135	195	178	22	8-18
	100	100	305	850	230	190	160	213	191	24	8-23
	150	150	403	-	300	250	218	525	184	30	8-25
	200	200	502	-	360	310	278	564	221	34	12-25
	250	250	568	-	425	370	332	729	268	36	12-30
	300	300	648	-	485	430	390	774	298	40	16-30
	350	350	762	-	555	490	448	813	352	44	16-34
	400	400	838	-	620	550	505	931	417	48	16-34

產品參數

四、KQ347F/H鍛鋼抗硫球閥主要性能及規范

公稱壓力 PN(MPa)	試驗壓力(MPa)			壓力級	試驗壓力(MPa)
公稱壓力 PN(MPa)	殼體	高壓液密封	低壓氣密封	壓力級	殼體	高壓液密封	低壓氣密封
2.5	3.75	2.75	0.6	CLASS150	2.94	2.16	0.6
4.0	6.0	4.4		CLASS300	7.76	5.62
6.4	9.6	7		CLASS600	15.3	11.23
10.0	15	11		CLASS900	23	16.85

五、KQ347F/H鍛鋼抗硫球閥型號、零件材料及主要參數

主要型號		零件名稱	材質
主要型號		零件名稱	碳鋼	低溫鋼	不銹鋼
KQ47F/H KQ347F/H KQ647F/H KQ947F/H		閥體	A105	A350LF2	A182 F316
		球體	A105+鍍鎳	A350LF2	A182 F316
		閥桿、固定軸	45/40cr+鍍鎳	42CrMo+鍍鎳	A182 F316
		閥座	A105+鍍鎳	A350LF2+鍍鎳	A182 F316
		密封圈	增強聚四氟乙烯對位聚苯
		O型圈	氟橡膠
		墊片、填料	柔性石墨 V型聚四氟乙烯
		軸套	SF自潤滑軸承
		螺栓	A193 B7M	A193 B7M	316
		螺母	A194 2HM	A194 7M	316
應 用規 范	結構長度按	GB12221-89 ANSI B16.10
	法蘭尺寸按	JB79-59 GB9113 HG20592-9 ANSI B16.5
	焊接標準按	GB12221-89 ANSI B16.25
	檢驗試驗按	GB/T13927 JB/T9092-99 API598
	防火試驗按	API 607 BS6755 II

六、KQ347F/H鍛鋼抗硫球閥外形尺寸：

壓力	通徑DN	d1	L	Lo	D	D1	D2	H	H1	B	z-Φd
1.6MPa	50	50	216	400	160	125	100	153	139	16	4-18
	80	80	283	600	200	160	135	195	178	20	8-18
	100	100	305	850	220	180	155	213	191	20	8-18
	150	150	394	-	285	240	210	535	184	24	8-23
	200	200	457	-	340	295	262	504	221	26	12-23
	250	250	533	-	405	355	320	608	258	30	12-25
	300	300	610	-	460	410	372	647	282	30	12-25
	350	350	686	-	520	470	435	813	352	34	16-25
	400	400	762	-	580	525	485	882	417	36	16-30
2.5MPa	50	50	216	400	165	125	100	153	139	20	4-18
	80	80	283	600	200	160	135	195	178	22	8-18
	100	100	305	850	230	190	160	213	191	24	8-23
	150	150	403	-	300	250	218	525	184	30	8-25
	200	200	502	-	360	310	278	564	221	34	12-25
	250	250	568	-	425	370	332	729	268	36	12-30
	300	300	648	-	485	430	390	774	298	40	16-30
	350	350	762	-	555	490	448	813	352	44	16-34
	400	400	838	-	620	550	505	931	417	48	16-34
