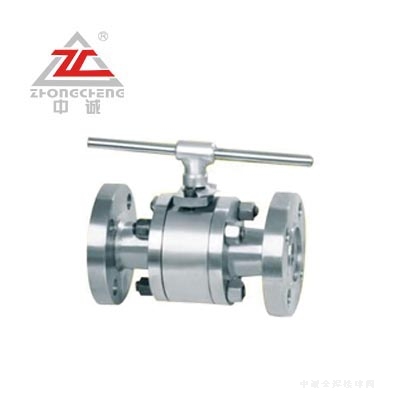

Q41H鍛鋼三片式硬密封球閥

【型號】：Q61F/Q67F/Q41F/Q47F等【球體】：

【口徑】：DN15 - DN1200 【密封】：

【壓力】：【溫度】：

【閥體】：ST37.8、304，A105等【介質】：

鍛鋼球閥主要用于石油，天然氣的長距離管線輸送和城市煤氣管道系統．由于長輸管線用閥的獨有特征，因而在設計時充分考慮了其承受管道應力的能力，以及安全性，耐候性，長期使用的可靠性等；密封，結構設計屬特技公司獨有．操作方式有手動－蝸桿蝸輪驅動，氣動，電動，氣/液聯動，電/液聯動，以及各類特殊控制形式。

客服熱線：0577-66999059

產品圖片

產品說明

產品簡介:

一、Q41H鍛鋼三片式硬密封球閥產品結構特點：
1、采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。
2、根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。
3、采用下裝式閥捍，設置倒密封結構，能確保填料處可靠密封。

二、Q41H鍛鋼三片式硬密封球閥主要外形尺寸：
Q11H主要連接尺寸及重量

公稱壓力	尺寸
公稱壓力	L	H	D	D1
10	90	76	32	3/8"
15	90	76	32	1/2"
20	100	81	38	3/4"
25	115	92	45	1"
32	130	114	55	11/4"
40	150	125	65	11/2"
50	170	144	75	2"

Q41H型主要連接尺寸及重量：

公稱壓力(Mpa)	公稱通徑(N(mm)	尺寸				連接尺寸
公稱壓力(Mpa)	公稱通徑(N(mm)	L	L1	H	W	D	D1	M	D2	Z-d	b
PN16.0MPa	10	210	52	77	220	95	60	M24×2	18	3-18	20
	15	230	62	86	220	95	60	M24×2	20	3-18	20
	20	240	73	94	250	105	68	M33×2	28	3-18	20
	25	260	77	100	250	105	68	M33×2	28	3-18	2
	32	300	100	120	300	115	80	M42×2	38	4-18	24
	40	350	110	150	400	165	115	M52×2	48	6-26	30
	50	400	130	165	400	165	115	M64×3	58	6-26	32
	65	490	140	180	500	200	145	M80×3	74	6-29	40
	80	580	150	200	600	225	170	M100×3	94	6-33	50
	100	620	178	245	800	260	195	M125×4	115	6-36	60
PN32.0MPa	10	210	52	77	220	95	60	M24×2	18	3-18	20
	15	230	62	86	220	105	68	M33×2	28	3-18	20
	20	240	73	94	250	105	68	M33×2	28	3-18	20
	25	260	77	100	250	115	80	M42×2	35	4-18	25
	32	300	100	120	300	165	115	M48×2	41	4-22	30
	40	350	110	150	400	165	115	M64×3	47	6-26	35
	50	400	130	165	400	200	145	M80×3	70	6-29	40
	654	490	140	180	500	225	170	M100×3	90	6-33	50
	80	580	150	200	600	260	195	M125×4	112	6-36	55
	100	620	178	245	800	300	235	M155×4	135	8-36	65

產品參數

Q11H主要連接尺寸及重量

公稱壓力	尺寸
公稱壓力	L	H	D	D1
10	90	76	32	3/8"
15	90	76	32	1/2"
20	100	81	38	3/4"
25	115	92	45	1"
32	130	114	55	11/4"
40	150	125	65	11/2"
50	170	144	75	2"

Q41H型主要連接尺寸及重量：

公稱壓力(Mpa)	公稱通徑(N(mm)	尺寸				連接尺寸
公稱壓力(Mpa)	公稱通徑(N(mm)	L	L1	H	W	D	D1	M	D2	Z-d	b
PN16.0MPa	10	210	52	77	220	95	60	M24×2	18	3-18	20
	15	230	62	86	220	95	60	M24×2	20	3-18	20
	20	240	73	94	250	105	68	M33×2	28	3-18	20
	25	260	77	100	250	105	68	M33×2	28	3-18	2
	32	300	100	120	300	115	80	M42×2	38	4-18	24
	40	350	110	150	400	165	115	M52×2	48	6-26	30
	50	400	130	165	400	165	115	M64×3	58	6-26	32
	65	490	140	180	500	200	145	M80×3	74	6-29	40
	80	580	150	200	600	225	170	M100×3	94	6-33	50
	100	620	178	245	800	260	195	M125×4	115	6-36	60
PN32.0MPa	10	210	52	77	220	95	60	M24×2	18	3-18	20
	15	230	62	86	220	105	68	M33×2	28	3-18	20
	20	240	73	94	250	105	68	M33×2	28	3-18	20
	25	260	77	100	250	115	80	M42×2	35	4-18	25
	32	300	100	120	300	165	115	M48×2	41	4-22	30
	40	350	110	150	400	165	115	M64×3	47	6-26	35
	50	400	130	165	400	200	145	M80×3	70	6-29	40
	654	490	140	180	500	225	170	M100×3	90	6-33	50
	80	580	150	200	600	260	195	M125×4	112	6-36	55
	100	620	178	245	800	300	235	M155×4	135	8-36	65

產品結構

資料下載

相關產品
